Project Description

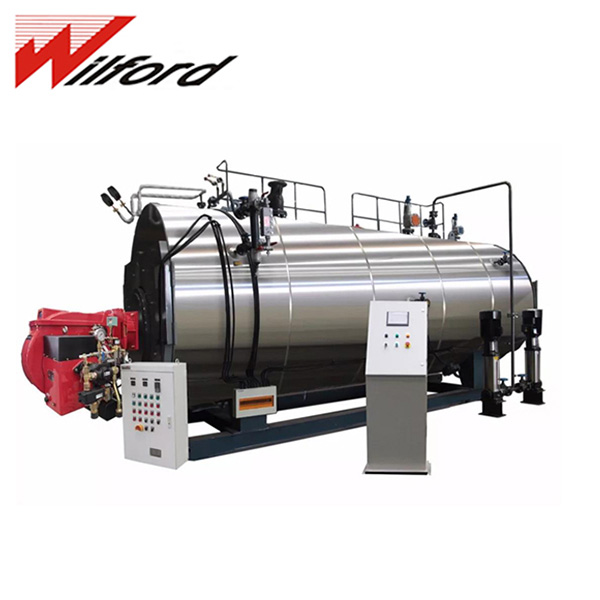

Caldera de vapor de gasóleo WNS6T ASME
0.5-20T 0.7-2.5Mpa
Capacidad de vapor nominal: 6t / h; Presión de trabajo nominal: 1,25 Mpa; Temperatura de vapor estaturada: 193 ℃; Combustible: gas natural, gasoil, GLP, gas de oleoducto, etc. Industria: alimentos, confección, textiles textiles, papel, cervecería, molino de arroz, productos lácteos, lavandería, piensos para aves, embalaje, madera contrachapada, material de construcción, productos químicos, etc. función, mejorar las condiciones de trabajo del quemador y prolongar la vida útil.
Las calderas de vapor horizontales de gas / petróleo utilizan la estructura de respaldo húmedo de tres pasos más madura internacional, segura y confiable.Utiliza un horno de forma de onda, fortalece la perturbación del humo y aumenta el área de transferencia de calor por radiación; aumenta la rigidez del horno y reduce de manera efectiva el estrés térmico del horno; mejorar la transferencia de calor y promover la combustión del combustible en el horno.La superficie de calentamiento está dispuesta simétricamente con una resistencia estructural sólida y una circulación de agua razonable.La parte superior de la caldera en el interior tiene capacidad total de agua, gran espacio de vapor y buena calidad vapor. Durante la procesión, la fluctuación del nivel del agua es pequeña. Gran distancia entre dos extremos de la caldera, gran diámetro de los tubos, todo esto asegura una buena circulación natural. Caldera de vapor con pérdida de calor muy pequeña debido al diseño exclusivo de la superficie térmica del horno y de los gases de combustión.
1.Función de purga previa, mejora las condiciones de trabajo del quemador y prolonga la vida útil.
2.El diseño único de la cámara de combustión, aumenta el área del horno de calentamiento por radiación, reduce el tamaño de la caldera y reduce las emisiones de NOx.
3.Caja de humo de dos extremos sellada en varios niveles para evitar fugas de humo.
4.Gran baño de vapor y vapor de alta calidad.
5.Caldera de estructura horizontal superior, con área de calentamiento adecuada, transferencia de calor completa, funcionamiento estable bajo revisión de carga, alta eficiencia de combustión.
6.Horno de caldera ubicado en la posición baja, garantizar el rango de seguridad del nivel de agua. Gran superficie de evaporación de vapor, vapor de alta calidad.
Apreciación de la imagen completa
Análisis de detalles del producto
Caso de proyecto
Proceso tecnológico
Nuestro Cliente
Nuestros servicios
Para cada usuario, entendemos y analizamos en detalle sus diferentes entornos de producción y la escasez de productos con el fin de brindar soluciones técnicas razonables y un servicio postventa oportuno. Damos gran importancia al sistema de operación eficaz de los productos de calderas para proporcionar a los clientes soluciones a los problemas y enviamos ingenieros experimentados al sitio para guiarlos. La empresa ha acumulado una gran experiencia en la resolución de problemas in situ, proporcionando un sólido soporte técnico y un perfecto servicio postventa. ¡El éxito del usuario es nuestro éxito!
Información de la empresa
La empresa Wilford está especializada en la fabricación de calderas de tamaño mediano y pequeño con alta calidad para resolver los requisitos de alta eficiencia energética de los clientes en los campos industrial y comercial para fuentes de vapor y calor. Suministramos toda la solución de calderas y sistemas de calderas, reducimos el consumo de energía, ahorramos costos operativos para cada planta, mejorando los requisitos de protección ambiental.
Desde 1998, se insiste en la empresa en la producción inteligente y ajustada como factor principal para garantizar que cada producto sea súper seguro y de alta calidad. Las calderas de calefacción de combustible, gas y eléctricas tienen un alto contenido técnico. La compañía ha ganado muchos inventos, muchos productos de alta tecnología y premios a nuevas tecnologías y productos nuevos. Consideramos el índice de eficiencia de la caldera y los requisitos de emisión de nitrógeno extremadamente bajos como los principales objetivos de innovación. Mantener incansables esfuerzos en la protección del medio ambiente y el ahorro energético de las calderas.
Nuestros productos han obtenido ASME, CE, SIGAPORE MOM, MALASIA DOSCH, AUSTRALIAN WORK SAFE, RUSSIA CU-TR y otras certificaciones, el registro local de varios países y otros problemas son muy profesionales, tenemos un equipo de servicio muy fuerte, buen servicio para ¡cada cliente es nuestra única búsqueda!
Caldera de vapor horizontal de petróleo (gas) WNS | ||||||||||||||
Modelo | WNS0.5 | WNS1 | WNS1.5 | WNS2 | WNS3 | WNS4 | WNS6 | WNS8 | WNS10 | WNS12 | WNS15 | WNS20 | ||
Artículo | unidad | |||||||||||||
Evaporación nominal | T/h | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 20 | |
Presión de trabajo nominal | Mpa | 0.7 | 1 | 1 | 1 | 1 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
Temperatura de vapor saturado | ℃ | 170 | 184 | 184 | 184 | 184 | 193 | 193 | 193 | 193 | 193 | 193 | 193 | |
Peso | T | 3.2 | 4.6 | 5.6 | 6.8 | 7.9 | 11.5 | 15.5 | 18.4 | 23 | 30.1 | 36.5 | 49.5 | |
el consumo de combustible | gasóleo | Kg/h | 30 | 60 | 90 | 120 | 180 | 240 | 360 | 480 | 600 | 720 | 900 | 1200 |
gas natural | Nm3/h | 38.9 | 76.8 | 119.8 | 151.5 | 229.6 | 310.6 | 449 | 614 | 766 | 921 | 1140 | 1525 | |
LPG | L/h | 60.6 | 119.7 | 186.7 | 236.1 | 357.8 | 484 | 699 | 957 | 1194 | 1435 | 1777 | 2377 | |
una válvula de vapor principal | mm | 50 | 65 | 65 | 80 | 80 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | |
b válvula de seguridad | mm | 40 | 50 | 50 | 40×2 | 50×2 | 50×2 | 65×2 | 65×2 | 80×2 | 80×2 | 80×2 | 80×2 | |
c entrada de agua | mm | 25 | 25 | 25 | 40 | 40 | 40 | 40 | 50 | 50 | 65 | 65 | 80 | |
d válvula de drenaje | mm | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | |
e chimenea | mm | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 650 | 750 | 1000 | 1000 | 1250 | |
Tamaño global | L | mm | 3150 | 4080 | 4720 | 5220 | 5600 | 6500 | 7470 | 7950 | 8600 | 8740 | 10730 | 11250 |
W | mm | 2150 | 2660 | 2610 | 2980 | 3120 | 3280 | 3000 | 3200 | 3400 | 7450 | 8110 | 8360 | |
H | mm | 2820 | 3050 | 3420 | 3320 | 3420 | 3650 | 4070 | 4100 | 4300 | 3475 | 3850 | 4395 | |
Tamaño de transporte | L1 | mm | 2600 | 3280 | 3610 | 4020 | 4350 | 5250 | 6120 | 6700 | 7350 | 2700 | 2950 | 3250 |
W1 | mm | 1550 | 2060 | 1900 | 2040 | 2130 | 2240 | 2400 | 2600 | 2800 | 4050 | 4210 | 4650 | |
H1 | mm | 1870 | 2230 | 2165 | 2430 | 2430 | 2750 | 3100 | 3070 | 3470 | 3280 | 3510 | 3820 | |
Podemos proporcionar productos personalizados para fuentes de alimentación específicas en el mundo. |
1.Diseño completamente montado sobre patines.
2. La caldera y todas las piezas auxiliares se colocan juntas en una base hacia abajo. Sin instalación.
3. Las calderas actuales de todo tipo pueden montarse sobre patines.
4.Sistema de caldera completamente montado sobre patines: la producción y el montaje terminan antes de la entrega de la carga.
5.El usuario solo necesita hacer arreglos para la conexión necesaria, así como el suministro de electricidad es suficiente. Todo el sistema en una base inferior, fácil de mover.
6. El sistema completamente montado sobre patines cubre menos espacio en la habitación. Fácil de manejar y operar.
